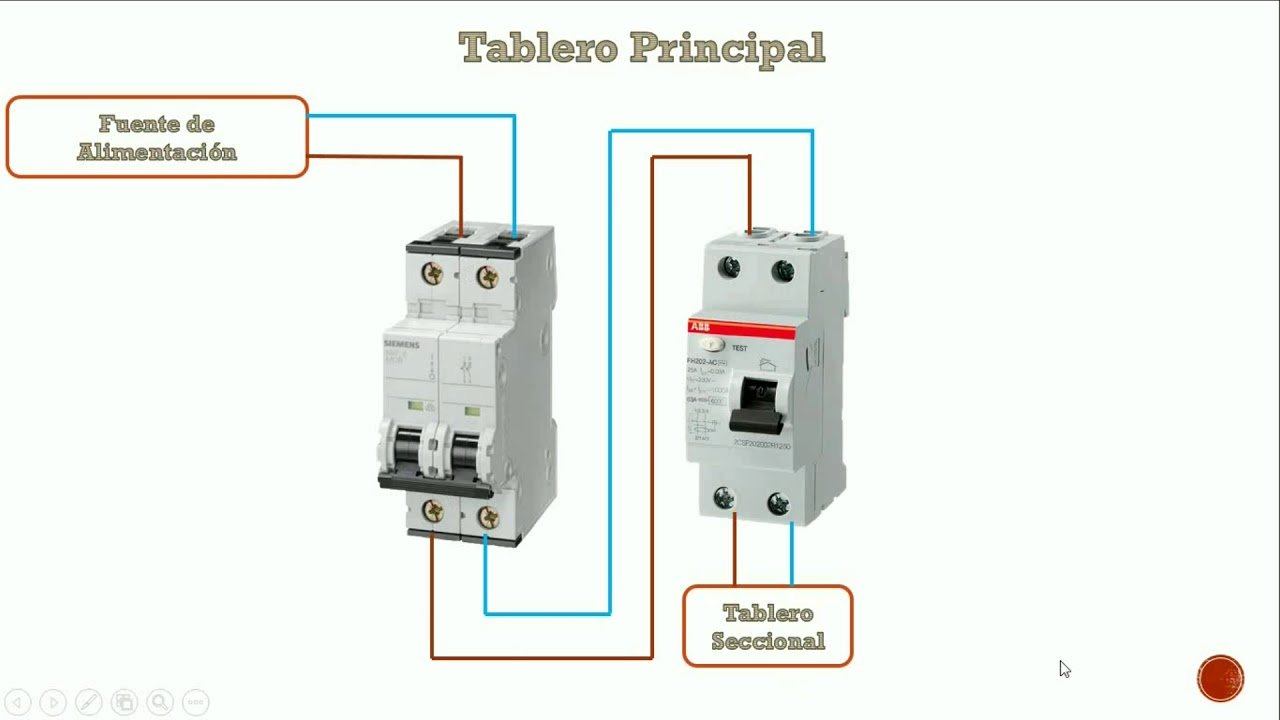

Cómo conectar un disyuntor y una térmica correctamente

¡Seguridad primero! Desconectá la energía, conectá el disyuntor a la línea principal y luego la térmica. Verificá polaridad y apriete de terminales. ✅

Para conectar un disyuntor y una térmica correctamente, es fundamental seguir una serie de pasos que garantizan la seguridad y el correcto funcionamiento del sistema eléctrico. Un disyuntor protege contra cortocircuitos y sobrecargas, mientras que una térmica protege contra sobrecargas, por lo que ambos componentes son esenciales en cualquier instalación eléctrica. La conexión adecuada de estos dispositivos minimiza los riesgos de fallas y accidentes eléctricos.

Antes de comenzar, asegúrate de tener a mano todas las herramientas necesarias, como destornilladores, pelacables y un multímetro. Además, es imprescindible que trabajes con el suministro eléctrico desconectado para evitar cualquier tipo de accidente. A continuación, se detallan los pasos a seguir para realizar la conexión de forma segura:

Materiales necesarios

• Disyuntor
• Térmica
• Cable eléctrico adecuado (dependiendo de la carga)
• Conectores eléctricos
• Destornillador
• Pelacables
• Multímetro

Pasos para la conexión

1. Desconectar la energía: Antes de realizar cualquier conexión, asegúrate de desconectar el suministro eléctrico en el panel de distribución.
2. Instalar el disyuntor: Coloca el disyuntor en el riel DIN del cuadro eléctrico. Es posible que necesites un destornillador para fijarlo adecuadamente.
3. Conectar los cables: Conecta el cable de fase (generalmente de color negro o marrón) al borne de entrada del disyuntor. Luego, conecta otro cable que irá al borne de salida del disyuntor hacia la térmica.
4. Instalar la térmica: Fija la térmica en el riel DIN de la misma manera que el disyuntor. Asegúrate de que esté bien asegurada.
5. Conectar los cables a la térmica: Conecta el cable que viene del disyuntor al borne de entrada de la térmica. Luego, conecta el cable de salida hacia la carga (iluminación, tomacorrientes, etc.).
6. Verificar las conexiones: Antes de encender el suministro eléctrico, asegúrate de que todas las conexiones estén firmes y que no haya cables pelados.
7. Restaurar la energía y probar: Enciende el suministro eléctrico y verifica que tanto el disyuntor como la térmica funcionen correctamente. Puedes utilizar un multímetro para comprobar que no haya cortocircuitos.

Consejos de seguridad

• Siempre utiliza materiales certificados y de buena calidad.
• Si no tienes experiencia en instalaciones eléctricas, es recomendable consultar a un profesional.
• Realiza revisiones periódicas de tu instalación eléctrica para detectar posibles fallas.

Siguiendo estos pasos y consejos, podrás realizar la conexión de un disyuntor y una térmica de manera segura y eficiente. Recuerda que la correcta instalación de estos dispositivos no solo protege tus aparatos eléctricos, sino que también garantiza tu seguridad y la de tu hogar.

Materiales y herramientas necesarios para la instalación segura

Para realizar una instalación adecuada de un disyuntor y una térmica, es fundamental contar con los materiales y herramientas correctos. A continuación, se detallan los elementos imprescindibles para asegurar una instalación segura y eficiente.

Materiales necesarios

• Disyuntor: Seleccionar el tipo adecuado según la carga eléctrica que se va a proteger.
• Térmica: Asegurarse de que la capacidad nominal coincida con la de los circuitos a proteger.
• Cableado: Usar cables de la sección adecuada, ya que esto influye en la seguridad y la eficiencia de la instalación.
• Conectores: Elegir conectores de calidad para una unión segura y duradera.
• Terminales: Esencial para las conexiones eléctricas; se recomienda el uso de terminales de cobre recubiertos de estaño para evitar la corrosión.

Herramientas necesarias

1. Destornillador: Para fijar las conexiones en el disyuntor y la térmica.
2. Corte de cable: Herramienta esencial para preparar los cables a la longitud adecuada.
3. Pelacables: Permite eliminar el aislamiento del cable sin dañarlo, garantizando una buena conexión.
4. Multímetro: Para verificar la continuidad y el voltaje en los circuitos, asegurando que todo funcione correctamente.
5. Guantes aislantes: Priorizar la seguridad personal al manipular equipos eléctricos.

Consejos prácticos para la instalación

Al momento de realizar la instalación, considera lo siguiente:

• Siempre desconectar la energía eléctrica antes de comenzar cualquier trabajo.
• Utilizar cables que cumplan con las normativas vigentes de seguridad eléctrica.
• Realizar una verificación final del sistema antes de volver a conectar la energía, para evitar cortocircuitos o fallos.

Importancia de la seguridad

Recordá que una correcta instalación no solo previene problemas eléctricos, sino que también protege a las personas y la propiedad. Según estudios, el 70% de los incendios eléctricos se deben a instalaciones defectuosas. Por esta razón, es crucial seguir las normas de seguridad y utilizar los materiales adecuados.

Pasos detallados para cablear un disyuntor de manera adecuada

Cuando hablamos de cablear un disyuntor, es fundamental seguir una serie de pasos precisos para garantizar la seguridad y el funcionamiento correcto del sistema eléctrico en tu hogar o lugar de trabajo. A continuación, se detallan los pasos necesarios para realizar esta tarea con éxito:

1. Reúne las herramientas necesarias

• Destornillador (plano y cruzado)
• Pelacables
• Multímetro para verificar la continuidad
• Cinta aislante
• Guantes de seguridad para evitar accidentes

2. Desconecta la energía

Antes de comenzar, asegúrate de desconectar la energía en el cuadro de distribución general. Esto es vital para prevenir descargas eléctricas durante el proceso.

3. Identifica los cables

Es importante conocer los diferentes tipos de cables eléctricos que vas a utilizar. Generalmente, necesitarás:

• Cable fase (generalmente de color marrón o negro)
• Cable neutro (usualmente azul)
• Cable de tierra (normalmente verde/amarillo)

4. Conecta el disyuntor

Ahora, sigue estos pasos para realizar la conexión:

1. Conecta el cable fase en el terminal correspondiente del disyuntor.
2. Conecta el cable neutro en el terminal del interruptor general.
3. Conecta el cable de tierra si el disyuntor cuenta con un terminal para ello.

5. Asegura las conexiones

Utiliza la cinta aislante para cubrir las uniones de los cables. Esto ayuda a evitar posibles cortocircuitos y garantiza que las conexiones se mantengan estables.

6. Verifica la instalación

Antes de volver a conectar la energía, utiliza el multímetro para comprobar la continuidad de las conexiones. Asegúrate de que no haya cortocircuitos y que todo esté en orden.

7. Restaura la energía

Una vez que hayas verificado que todo está correcto, vuelve a conectar la energía en el cuadro de distribución. Asegúrate de que el disyuntor funcione al activar el interruptor.

Consejos prácticos:

• Siempre trabaja con guantes de seguridad y usa herramientas aisladas.
• Ten en cuenta que la instalación debe cumplir con las normativas locales de electricidad.
• Si no te sientes seguro realizando esta tarea, es recomendable contratar a un electricista profesional.

Siguiendo estos pasos detallados y cumpliendo con las normativas de seguridad, podrás cablear un disyuntor de manera adecuada, asegurando así un sistema eléctrico seguro y eficiente en tu hogar.

Preguntas frecuentes

¿Qué es un disyuntor?

Un disyuntor es un dispositivo de protección que corta la corriente eléctrica en caso de fallas o sobrecargas.

¿Cuál es la función de una térmica?

La térmica protege los circuitos eléctricos contra sobrecargas, evitando el calentamiento excesivo de los cables.

¿Puedo instalar un disyuntor y una térmica yo mismo?

Si tienes conocimientos eléctricos básicos, puedes hacerlo, pero siempre es recomendable consultar a un profesional.

¿Cómo saber el tamaño adecuado para un disyuntor y una térmica?

Se debe calcular según la carga eléctrica que se va a proteger, considerando el amperaje y la potencia total.

¿Es necesario conectar un disyuntor y una térmica juntos?

No es obligatorio, pero se recomienda para mayor seguridad en el sistema eléctrico de la casa.

¿Qué herramientas necesito para la instalación?

Necesitarás destornilladores, pelacables, cinta aislante y un multímetro para verificar conexiones.

Puntos clave para conectar un disyuntor y una térmica

• Apagar la energía en el panel eléctrico antes de comenzar la instalación.
• Usar cables de la sección adecuada para la carga eléctrica.
• Asegurarse de que el disyuntor y la térmica sean compatibles en amperaje.
• Conectar el disyuntor en el lado de entrada y la térmica en el lado de salida.
• Verificar que todas las conexiones estén firmes y aisladas.
• Probar el sistema una vez finalizada la instalación.
• Documentar el circuito eléctrico para futuras referencias.
• Mantener el área de trabajo limpia y libre de obstrucciones.
