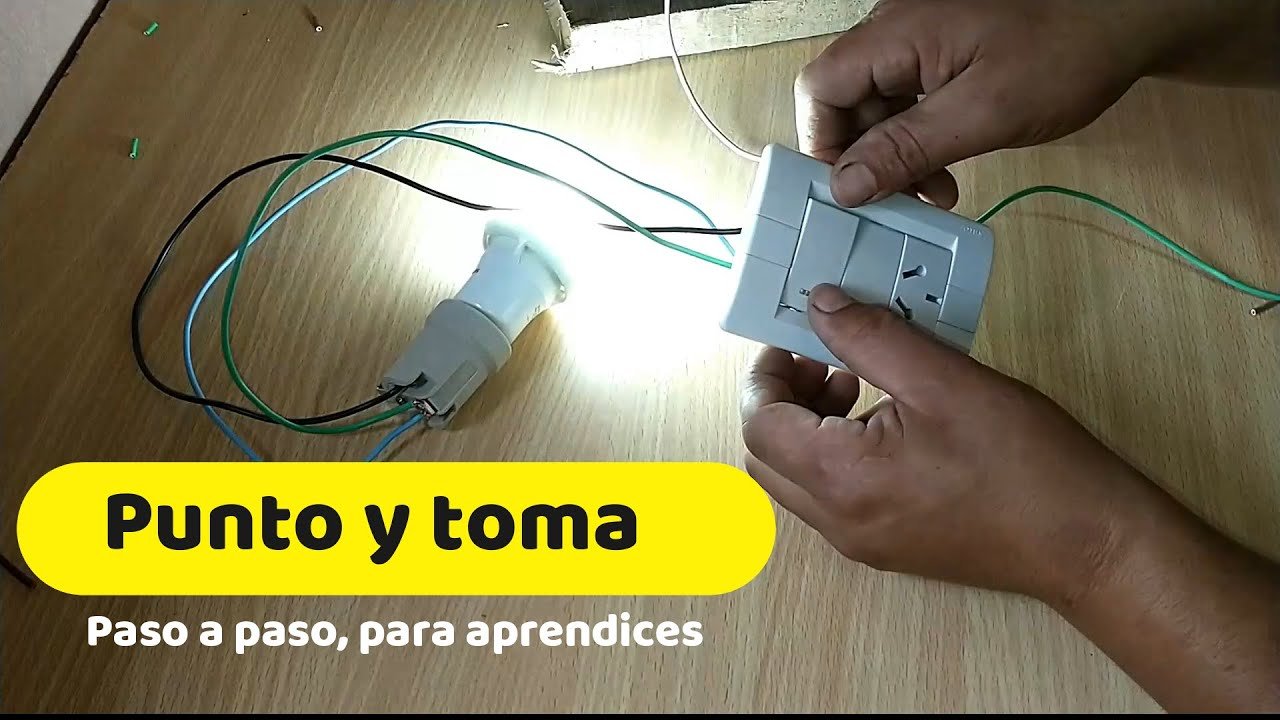

Cómo conectar un punto y toma en instalaciones eléctricas

¡Conectar un punto y toma es simple! Asegurate de cortar la corriente, seguí el esquema de conexión, uniendo cables de fase, neutro y tierra. ¡Seguridad primero! ✅

Para conectar un punto y toma en instalaciones eléctricas, es fundamental seguir ciertos pasos que garantizan la seguridad y el correcto funcionamiento de la instalación. Un punto de luz se utiliza para iluminar un área específica, mientras que una toma (enchufe) permite conectar dispositivos eléctricos. La conexión se realiza a través de cables eléctricos que deben ser seleccionados y dimensionados según las normativas vigentes.

Exploraremos las técnicas y recomendaciones necesarias para llevar a cabo una instalación eléctrica segura y eficiente. Desde la elección de materiales hasta el procedimiento de conexión, cada aspecto es crucial para asegurar que tu instalación cumpla con los estándares necesarios. A continuación, te presentamos los pasos a seguir para conectar un punto y toma en una instalación eléctrica.

Materiales necesarios

• Cables eléctricos (tipo y calibre según la carga)
• Unidades de toma y punto de luz
• Terminales o conectores
• Herramientas: destornillador, pelacables, cinta aislante, entre otros

Paso a paso para conectar un punto de luz

1. Planificación: Define la ubicación del punto de luz y la toma. Asegúrate de que estén a una distancia adecuada de las fuentes de humedad y cumple con las normativas locales.
2. Corte de energía: Antes de comenzar cualquier instalación, es vital desconectar la corriente eléctrica desde el tablero.
3. Instalación de la caja de empotrar: Coloca una caja para el punto de luz en la ubicación deseada. Asegúrate de que esté bien fijada y nivelada.
4. Conexión de los cables: Conecta el cable de fase (color marrón o negro) y el neutro (color azul) a los terminales de la lámpara. Para la toma, conecta el cable de fase, el neutro y la tierra (color verde o amarillo) a los terminales correspondientes.
5. Cerrar las conexiones: Asegúrate de que todas las conexiones estén firmes y utiliza cinta aislante donde sea necesario para evitar cortocircuitos.
6. Colocar las tapas: Una vez que todo esté conectado, coloca la tapa del punto de luz y de la toma, asegurándote de que queden bien ajustadas.
7. Restaurar la energía: Vuelve a conectar la energía desde el tablero y prueba el funcionamiento del punto de luz y de la toma.

Consejos de seguridad

• Siempre utiliza materiales homologados y de buena calidad.
• Sigue las normativas eléctricas locales para garantizar la seguridad de la instalación.
• Si no estás seguro sobre cómo realizar la instalación, es recomendable consultar a un electricista profesional.

Al seguir estos pasos y recomendaciones, podrás realizar una instalación de punto y toma de manera segura y eficiente. En el siguiente apartado, profundizaremos en los diferentes tipos de tomas y puntos de luz, así como en las normativas específicas que debes considerar durante el proceso de instalación.

Materiales y herramientas necesarios para conectar un punto y toma

Para llevar a cabo una instalación eléctrica eficaz y segura, es fundamental contar con los materiales y herramientas adecuadas. A continuación, se detalla una lista de lo que vas a necesitar:

Materiales

• Cable eléctrico: Se recomienda un cable de tipo multifilar de 1.5 mm² para circuitos de iluminación y de 2.5 mm² para tomas de corriente.
• Interruptores y tomacorrientes: Asegúrate de elegir modelos que cumplan con las normativas vigentes y sean de calidad.
• Conectores: Utiliza conectores tipo wago o de crimpado para una conexión más duradera y segura.
• Caja de derivación: Necesaria para proteger las conexiones y facilitar el acceso a ellas en el futuro.
• Protecciones eléctricas: Como disyuntores y fusibles, que son esenciales para evitar cortocircuitos y sobrecargas.

Herramientas

1. Pelacables: Para quitar el aislante de los cables sin dañarlos.
2. Destornillador: Fundamental para fijar los interruptores y tomacorrientes a la pared.
3. Multímetro: Para medir la continuidad y verificar que las conexiones estén correctamente realizadas.
4. Pinzas de electricista: Para realizar conexiones más precisas y seguras.
5. Taladro: Si necesitas hacer orificios en la pared para instalar cajas o pasacables.

Consejos prácticos

Antes de comenzar tu proyecto, ten en cuenta lo siguiente:

• Verifica las normas locales: Asegúrate de seguir las regulaciones eléctricas de tu país o región.
• Desconecta la electricidad: Siempre apaga el suministro eléctrico en el cuadro antes de trabajar en cualquier instalación.
• Organiza tu espacio de trabajo: Asegúrate de tener todo a mano para evitar accidentes.

Contar con los materiales y herramientas correctas no solo facilitará el proceso, sino que también garantizará una instalación segura y eficiente.

Paso a paso detallado para instalar un punto y toma eléctrico

Instalar un punto y toma eléctrico puede parecer una tarea complicada, pero con el conocimiento adecuado y las herramientas necesarias, puede convertirse en un proyecto sencillo. Aquí te presentamos un guía paso a paso que te ayudará a realizar esta instalación de manera segura y eficiente.

Materiales y herramientas necesarias

• Materiales:
  • Cable eléctrico (tipo apropiado para la instalación)
  • Punto y toma (enchufe)
  • Caja de empotrar (si es necesario)
  • Conectores eléctricos
  • Cinta aislante
• Herramientas:
  • Destornillador
  • Cortacable
  • Plicómetro o regla
  • Multímetro
  • Guantes de seguridad

Pasos para la instalación

1. Desconectar la energía: Antes de comenzar, asegúrate de desconectar la energía del circuito donde realizarás la instalación. Verifica con un multímetro que no haya tensión.
2. Ubicación adecuada: Selecciona el lugar donde deseas instalar el punto y toma. Considera factores como accesibilidad y distancia de otras tomas.
3. Instalación de la caja de empotrar: Si es necesario, instala la caja de empotrar en la pared, asegurándote de que esté nivelada.
4. Traspaso de cables: Pasa el cable eléctrico desde la fuente de energía hasta la caja de empotrar. Utiliza el cortacable para cortar el cable a la longitud necesaria.
5. Conexión del punto y toma:
   • Retira el aislante de los extremos del cable con cuidado.
   • Conecta los cables al punto y toma siguiendo las indicaciones (negro para fase, azul para neutro y verde/amarillo para tierra).
   • Utiliza conectores eléctricos y asegúrate de que estén bien ajustados.
6. Cierre y prueba:
   • Coloca la tapa del punto y toma y asegúrate de que esté fija.
   • Vuelve a conectar la energía y realiza una prueba con un multímetro para verificar que todo funcione correctamente.

Consejos prácticos

• Siempre utiliza materiales de calidad para garantizar la seguridad y durabilidad de la instalación.
• Si no tienes experiencia, considera contratar a un electricista profesional para evitar accidentes.
• Recuerda que la normativa eléctrica puede variar según la región, así que infórmate sobre las regulaciones locales.

Datos interesantes

Según estudios realizados, el 70% de los accidentes eléctricos suceden en el hogar, por lo que es fundamental seguir todos los pasos de manera correcta y priorizar la seguridad.

Preguntas frecuentes

¿Qué es un punto y toma en instalaciones eléctricas?

Es un dispositivo donde se puede conectar un aparato eléctrico, como una lámpara o un electrodoméstico, mediante un enchufe.

¿Cómo se instala un punto y toma?

Se debe realizar un tendido de cableado desde la fuente de energía hasta el lugar donde se ubicará el punto y toma, y luego fijar el dispositivo en la pared.

¿Qué herramientas necesito para instalar un punto y toma?

Principalmente, necesitarás un destornillador, pelacables, cinta aislante y, en algunos casos, un taladro para hacer agujeros en la pared.

¿Es necesario contar con un electricista para realizar la instalación?

No es estrictamente necesario, pero se recomienda contar con un profesional para garantizar la seguridad y el cumplimiento de las normativas.

¿Qué precauciones debo tomar al trabajar con electricidad?

Siempre desconecta la corriente antes de hacer cualquier trabajo eléctrico y utiliza herramientas adecuadas para evitar accidentes.

¿Cómo puedo saber si un punto y toma está funcionando correctamente?

Utiliza un tester o multímetro para verificar que hay continuidad y que el voltaje es el correcto.

Puntos clave para conectar un punto y toma en instalaciones eléctricas

• Identificar el tipo de punto y toma necesario (simple, doble, tipo schuko, etc.).
• Verificar la normativa eléctrica de la región.
• Desconectar la corriente eléctrica antes de iniciar la instalación.
• Utilizar cableado adecuado (se recomienda cable de tipo NYM o similar).
• Instalar el punto y toma a una altura adecuada para su uso.
• Asegurarse de hacer conexiones seguras y bien aisladas con cinta aislante.
• Realizar pruebas de funcionamiento antes de cerrar el lugar de instalación.
• Es recomendable etiquetar los circuitos eléctricos para facilitar futuras intervenciones.
